[Meshroom] 사진으로 3D mesh 생성하기

Real-world에 있는 물체를 이용하여 Simulation을 하기 위해서는 3D mesh를 생성하여야한다.

나는 Meshroom을 이용해서 시도해보고자 한다.



Meshroom 설치

Meshroom은 사진을 이용하여 3D mesh를 생성할 수 있는 무료 프로그램이다.

아래 링크에서 쉽게 다운로드 할 수 있다.

Window버전 다운로드->압축해제->"Meshroom.exe"실행

https://alicevision.org/#meshroom

AliceVision | Photogrammetric Computer Vision Framework



나는 처음에 바탕화면에 압축해제를 하고 exe파일을 실행했더니 "Could not find the Qt platform ..."라는 에러가 나왔다.

아마 "바탕화면"이 한국어였기 때문에 발생한 오류인 것 같다.

파일 경로가 영어로만 이루어질 수 있도록 파일 위치를 변경해주면 아래처럼 meshroom이 실행된다.



사진 촬영

원하는 Object의 사진을 촬영할 때, 아래 항목을 잘 지켜서 촬영하면 더 정확한 Mesh를 얻을 수 있다.

• 반사가 심한 Object는 detail을 담기 어렵다
• 그림자가 생기지 않는 흐린 날에 촬영하는 것이 좋다.
• Object 주위를 아주 천천히 움직이면서 사진을 찍는다.
• 사진은 일정한 간격으로 촬영되어야한다.
• 직전 사진과 겹치는 부분이 많을수록 정확한 mesh를 얻을 수 있다.
• 카메라를 auto로 설정하면 사진마다 밝기 등이 변화할 수 있기 때문에, manual 모드로 설정한다.



이미지로부터 Mesh 생성

아직 원하는 물체의 이미지를 얻기 전이기 때문에, 다른 data를 이용해서 test를 해보도록 하겠다.

나는 Meshroom에서 예제로 제공하는 Monstree Image Dataset을 이용하였다.

https://github.com/alicevision/dataset_monstree

GitHub - alicevision/dataset_monstree: Images dataset for 3D reconstruction

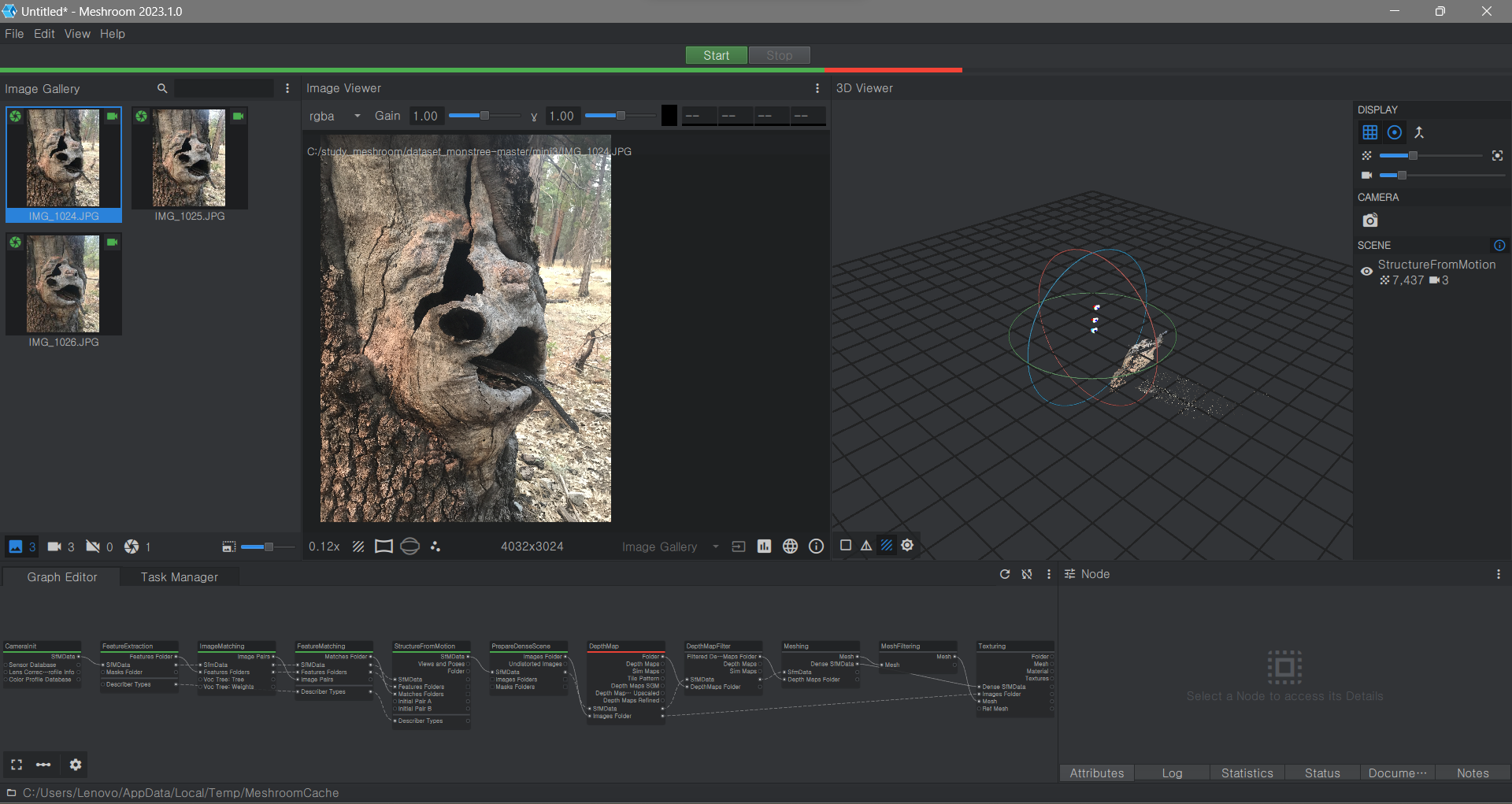

이 이미지를 Meshroom의 Image칸으로 드래그 드롭한 후, Start버튼을 누르면 스캔이 시작된다.

여기서도 주의할 점은 이미지파일이 있는 경로는 영어로만 이루어져있어야한다.

중간에 한국어인 폴더가 존재하면, 드래그 드롭하자마자 Meshroom이 종료된다.

노트북으로 테스트를 하다보니까, 단 세 장의 이미지를 처리하는데도 엄청 오래걸렸다.....

Meshroom 공식 페이지에 의하면 i7@2,9GHz, GTX1070 8GB, 32GB Ram인 컴퓨터를 이용하면, 이미지 한 장 당 30초 정도가 걸린다고 한다.
